Inverter Hybrid Deye 16kW 1 Pha | SUN-16K-SG01LP1-EU

HTD Solar xin giới thiệu đến quý khách hàng biến tần hòa lưới có lưu trữ inverter hybrid Deye – Dòng sản phẩm đã được các tiêu chuẩn khắc khe của châu Âu và đang đứng vị trí số 1 tại Việt Nam về inverter Hybrid IP65 được sử dụng nhiều nhất tại 2021

Inverter hybrid Deye đáp ứng thị trường với các dòng tương ứng năm 2022 trở lên như sau:

Điện áp 1 pha 220V với các dòng công suất: 3kW, 3.6kW, 5kW, 6kW, 8kW, 16kW

Điện áp 3 pha 380V với các dòng công suất: 8kW, 10kW, 12kW (ưu tiên sử dụng 12kW)

Tùy vào nhu cầu sử dụng mà chúng ta lựa chọn biến tần hòa lưới có lưu trữ Inverter hybrid Deye để phục vụ cuộc sống.

Tổng quan thiết kế inverter Hybrid Deye 16kW 1 pha – SUN-16K-SG01LP1-EU

• Inverter Hybrid Deye 16kW 1 pha – SUN-16K-SG01LP1-EU sở hữu lớp vỏ ngoài bằng nhôm, sơn màu trắng, đi kèm thiết kế với các cạnh được bo nhẹ, phù hợp đặt ở nhiều kiểu trong không gian phòng hoặc tủ lắp đặt.
• Với hệ thống tản nhiệt bằng khung nhôm giúp cho máy hoạt động mát rượi tăng tuổi thọ của máy.
• Bên cạnh đó còn có quạt tản nhiệt đi kèm và sẽ hoạt động khi máy chạy buổi trưa vượt quá nhiệt độ cho phép của máy (đối với mã máy SG03LP1 – SG05LP1- SG01LP1 – SG04LP3).
• Với tiêu chuẩn thiết kế IP65 tăng khả năng chống nước, chống bụi và xâm nhập vào máy ăn mòn bo mạch.

Inverter Hybrid Deye 16kW 1pha nhiều tính năng ưu việt

• Mẫu mã hiện đại, màn hình LCD đa màu sắc chấm chạm tốt
• Hỗ trợ mở rộng song song 16 máy để nâng công suất
• Có 6 khoảng thời gian cho phép sạc xả để tối ưu dung lượng acquy

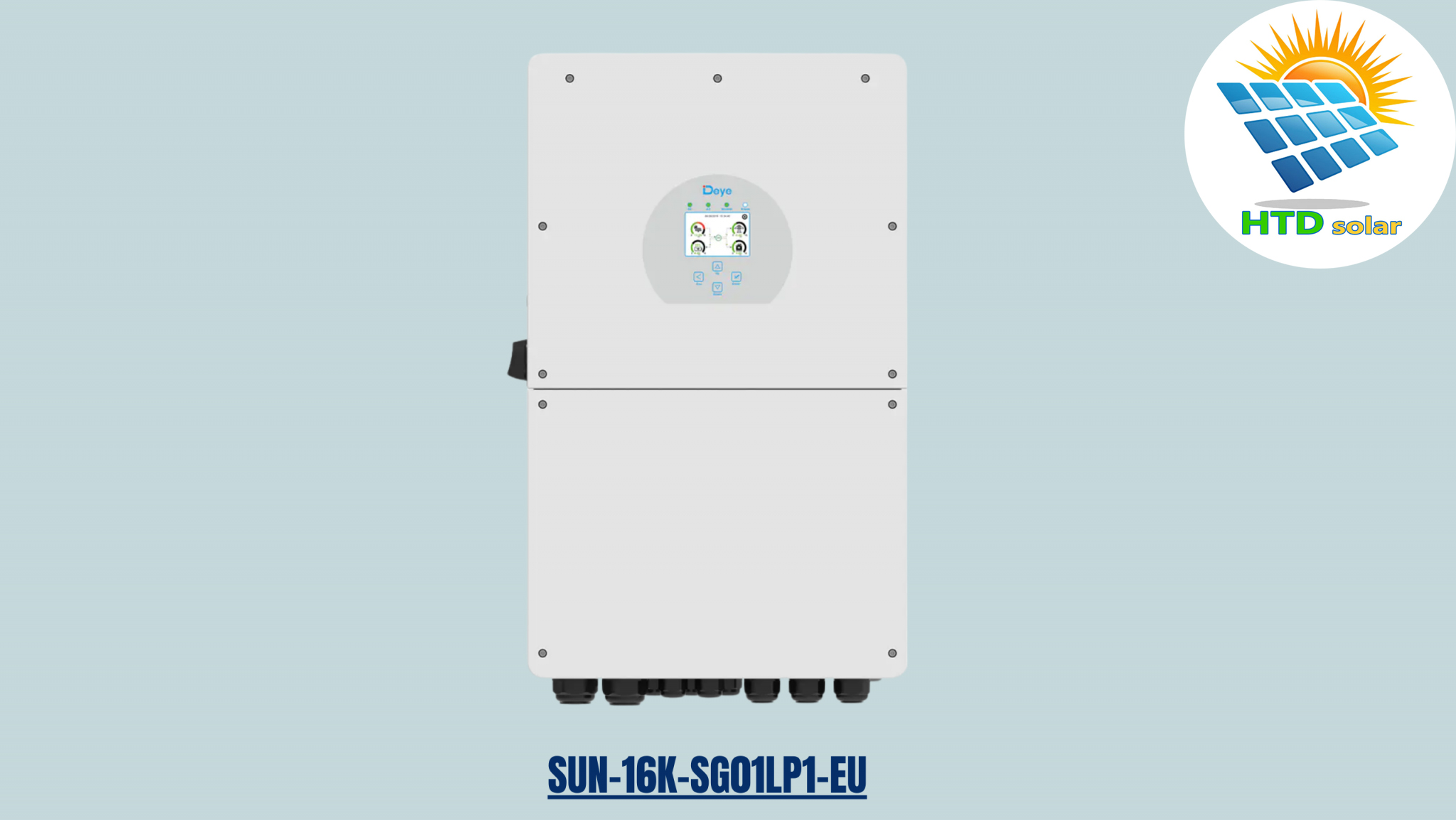

• Theo dõi giám sát thông minh qua điện thoại và máy tínhMặt trước inverter hybrid Deye 16KW – SUN-16K-SG01LP1-EU

Các tiêu chuẩn của biến tần hòa lưới có lưu trữ inverter hybrid Deye 1 pha 16kW

 Các chế độ hoạt động cơ bản:

• On Grid, Off Grid, Hybrid
• Tương thích với lưới điện, máy phát điện
• Chạy hòa lưới bám tải (tích hợp sẵn chế độ trong máy)

 Đầu vào acquy:

• Acquy sử dụng: acquy axit hoặc Lithium-ion
• Phạm vi điện áp vào acquy: 40V – 60V
• Dòng sạc/xả tối đa (A): 290A

 Đầu vào các PV string tấm pin:

• Công suất DC tối đa: 20080W
• Điện áp khởi động: 150V
• Điện áp max PV: 500V
• Điện áp hoạt động tiêu chuẩn: 370V
• Dãy điện áp MPPT: 125V – 425
• Đầu vào ampe các PV: 26A + 26A + 26A

 Đầu ra AC:

• Điện áp AC ra tối đa: 16000W
• Dòng định mức đầu ra: 69.6A
• Dòng maximum: 100A
• Tần số và điện áp: 50Hz và 220V
• Điện áp nối lưới : 1 pha

 Đầu ra backup:

• Công suất backup: 14000W
• Dòng backup: 60,9A

 Hiệu suất MPPT: 99,9%

 Bảo vệ chống sét: AC/DC type II

 Đấu song song tăng công suất: 16 máy

 Thời gian bảo hành: 5 năm

Mặt bên inverter hybrid Deye 16KW – SUN-16K-SG01LP1-EU

Hướng dẫn cơ bản về inverter lưu trữ Hybrid Deye 16kW – SUN-16K-SG01LP1-EU

• Chân đấu PV: có 3 MPPT, mỗi MPPT thì có 2 cặp string, tùy theo số lượng tấm pin ta phân bố sao phù hợp (MPPT 500VDC và 26A).
• Ngõ ra nguồn lưới, tải, máy phát: Có 3 ngõ ra chúng ta cần đấu điện chính xác và tránh đấu sai gây hư hỏng.
• Dây cáp DC từ tấm pin: Sử dụng dây cáp chuyên dụng điện mặt trời DC 4.0 – 6.0 mm2 để kết nối giữa tấm pin về inverter.
• Dây cáp nguồn AC: Sử dụng dây AC 10mm2 trở lên để kết nối inverter hybrid Deye 16kW đến nguồn 220VAC.
• Dây cáp tải load: sử dụng dây AC 10mm2 trở lên
• Dây cáp máy phát điện: sử dụng dây AC 10mm2 trở lên
• Dây cáp acquy: sử dụng dây có tiết diện 25mm2 trở lên giữa các acquy/pin lithium và về inverter
• Dây cáp tiếp đia: sử dụng tiếp địa 6.0 – 10mm2 trở lên cho inverter là tốt nhất để chống điện rò rĩ và an toàn.
• Chiều dài dây nguồn: dây kết nối từ inverter hòa lưới có lưu trữ 16kW Deye đến nguồn càng ngắn càng tốt (dài nhất là 30m).
• Lắp đặt CB bảo vệ: Đầu vào DC (một chiều) và đầu ra AC (xoay chiều) nên lắp đặt CB (Aptomat) và chống sét lan truyền để bảo vệ Inverter tốt nhất (cách tốt nhất là lắp luôn tủ bảo vệ đầy đủ, chi phí không nhiều nhưng bảo vệ hệ thống toàn diện)

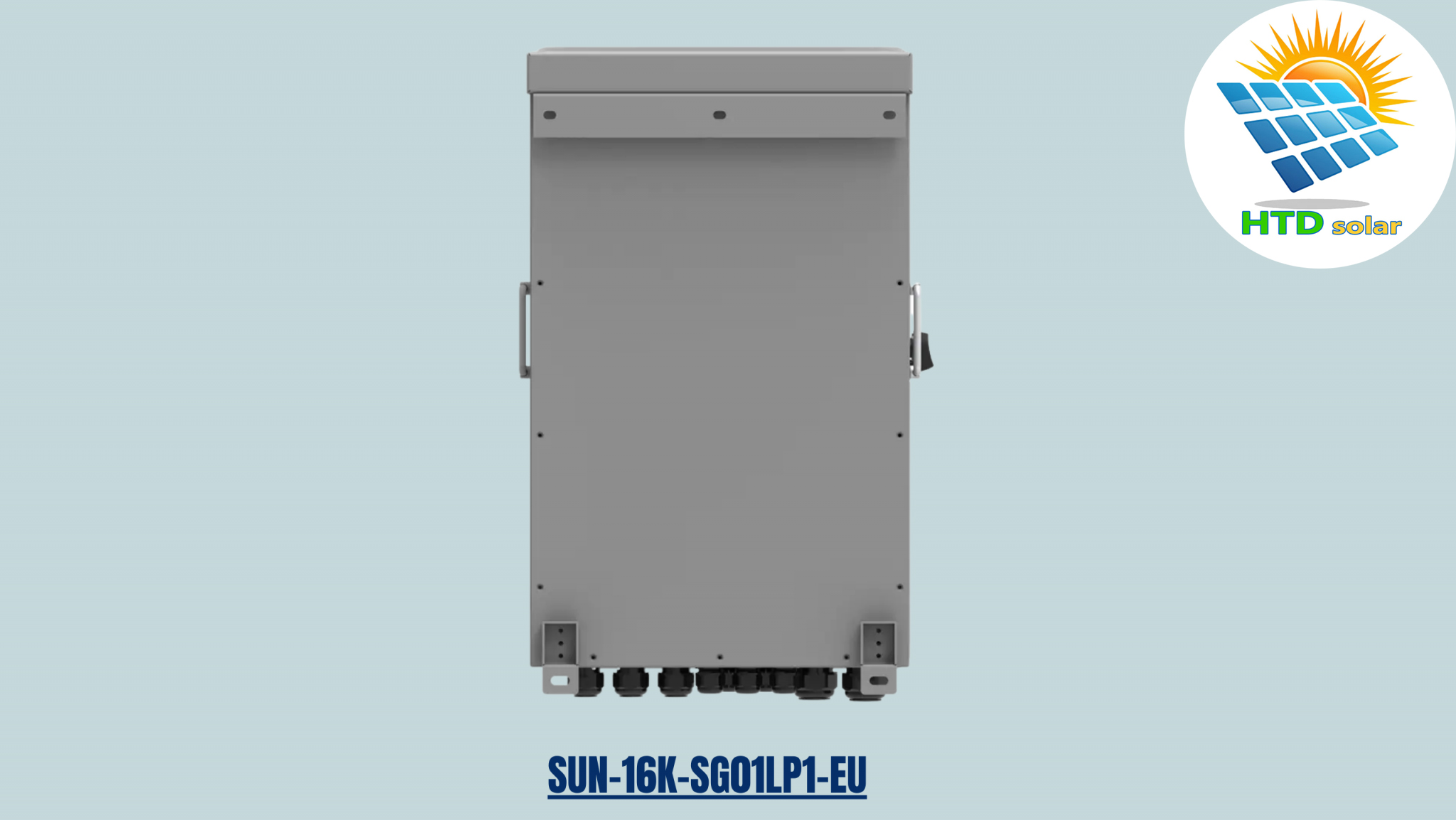

• Các acquy sử dụng: Sử dụng kết hợp với acquy axit hoặc lithium-ion đều được với điện áp 40 – 60VĐằng sau inverter hybrid Deye 16KW – SUN-16K-SG01LP1-EU

Hướng dẫn lắp đặt inverter lưu trữ hybrid Deye 1 pha 16kW treo tường

 Khi khui thùng bạn sẽ thấy đằng sau inverter hybrid Deye 16kW cùng với các vị trí đánh dấu lắp tắc kê dãn nở

 Theo sách hướng dẫn chúng ta lắp đặt inverter hybrid Deye 16kW sao cho an toàn, tản nhiệt và thẩm mỹ nhé.

Theo dõi hệ thống sử dụng inverter hybrid 16kW qua điện thoại thông minh

Quản lý và theo dõi sản lượng điện tạo ra từ hệ thống sử dụng inverter hybrid Deye 16kW trên điện thoại bằng phần mềm SOLARMAN (Trên cả 2 app Android và iSO).

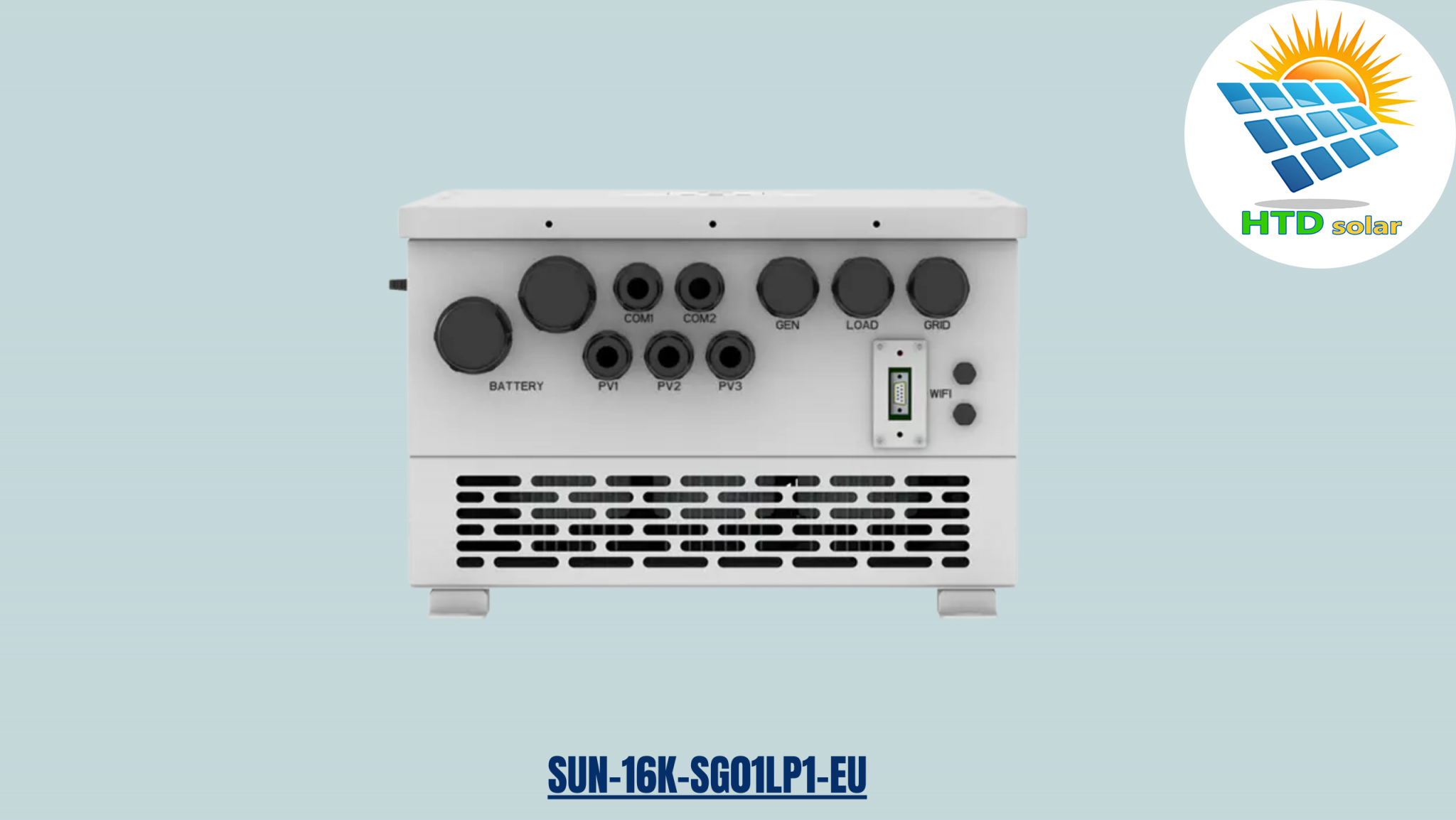

 Trên phần mềm SOLARMAN chúng ta theo dõi sản lượng, biểu đồ giờ nắng, báo lỗi và các thông số khác…Các ngõ vào inverter hybrid Deye 16KW – SUN-16K-SG01LP1-EU



Dưới dây là Datasheet – thông số kỹ thuật inverter hybrid Deye 16kW 1 pha 220V và các dòng khác:

Bảng thông số kỹ thuật tham khảo:

Manual-SUN-16K-SG01LP1-EU-Ver2.2

Hybrid-Inverter-K-SG01LP1-EU-16k

Lựa chọn nhà cung cấp uy tín – chất lượng là khâu quan trọng nhất

HTD Solar với chứng nhận nhà phân phối chính hãng inverter hybrid DEYE tại Việt Nam sẽ giúp cho khách hàng an tâm về khâu bảo hành sản phẩm hậu mãi, giúp hệ thống hoạt động một cách tốt nhất
